Sinfín elevador de granos
Sinfín elevador de granos

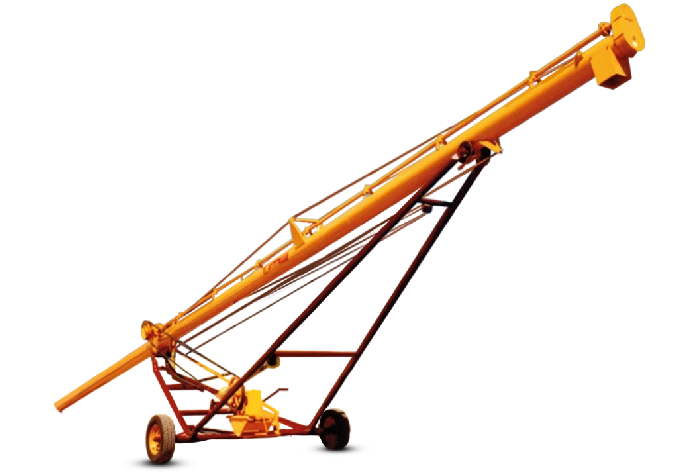

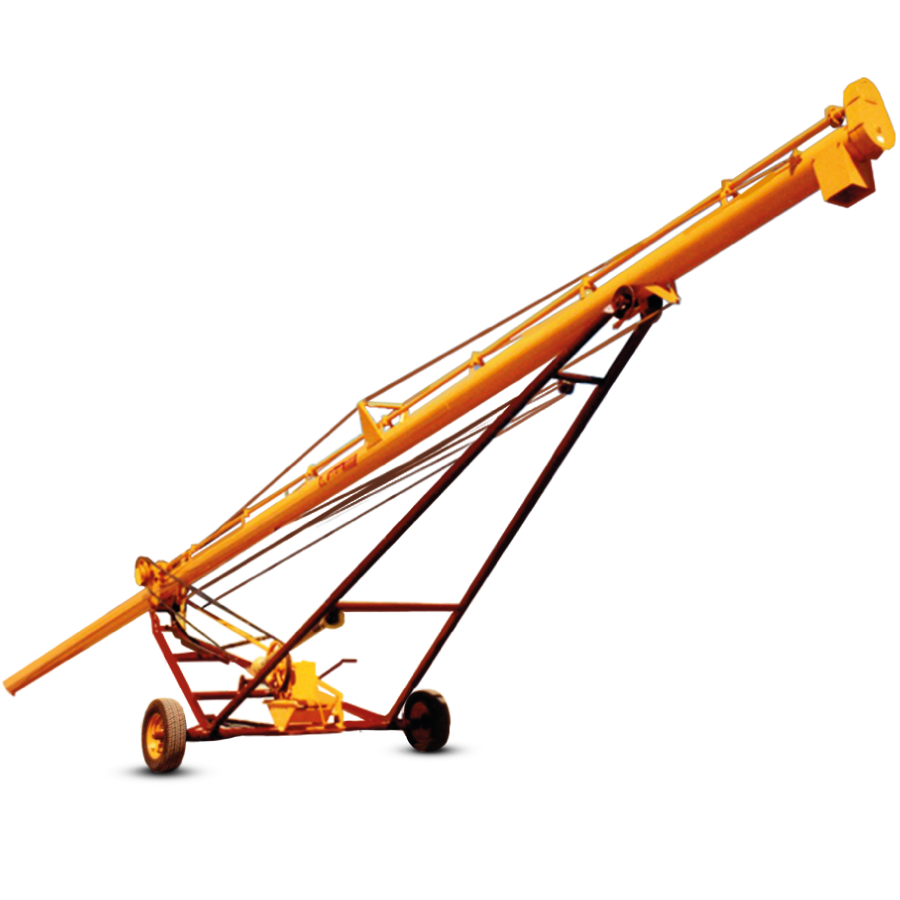

El sinfín elevador de granos está disponible en longitudes que varían desde 6 hasta 24 metros. Puede elevar granos a alturas que oscilan entre 4 y 12 metros.

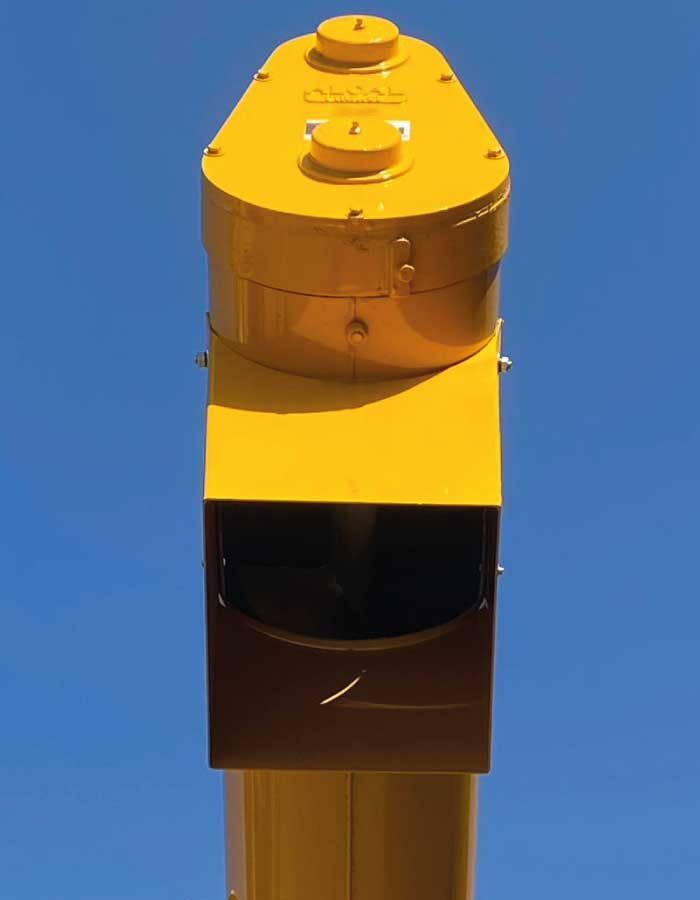

Su rendimiento aproximado es de 90 toneladas por hora a un ángulo de 30 grados. Puede ser accionado mediante la toma de fuerza de un tractor o un motor eléctrico. Además, cuenta con una caja en escuadra y un cabezal superior blindados en baños de aceite.
| CARACTERÍSTICAS GENERALES | |||
|---|---|---|---|
| DIÁMETRO | 168mm | 220mm | 270mm |
| LARGOS ESTÁNDAR | De 6 a 24 metros (Consultar por medidas especiales) | ||

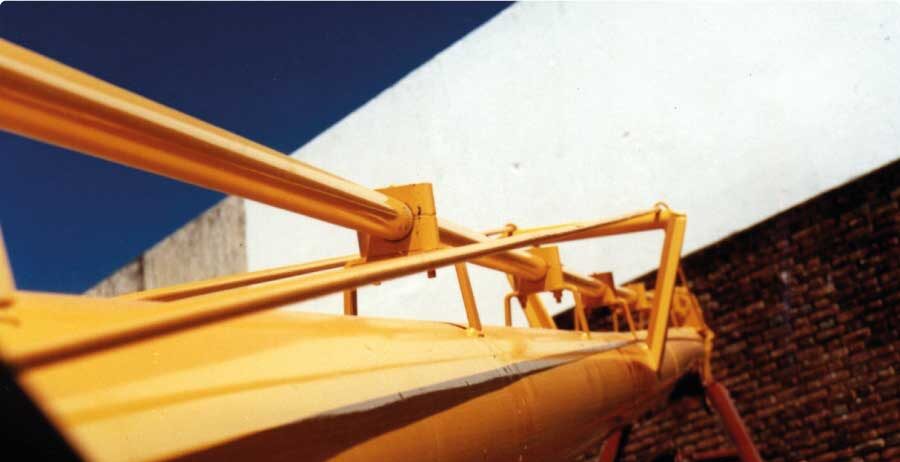

| SISTEMA ELEVACIÓN | Manivela, roldanas y cables de acero | ||
| RODADO | Llantas 450 14/15/16” (A elección del cliente) | ||

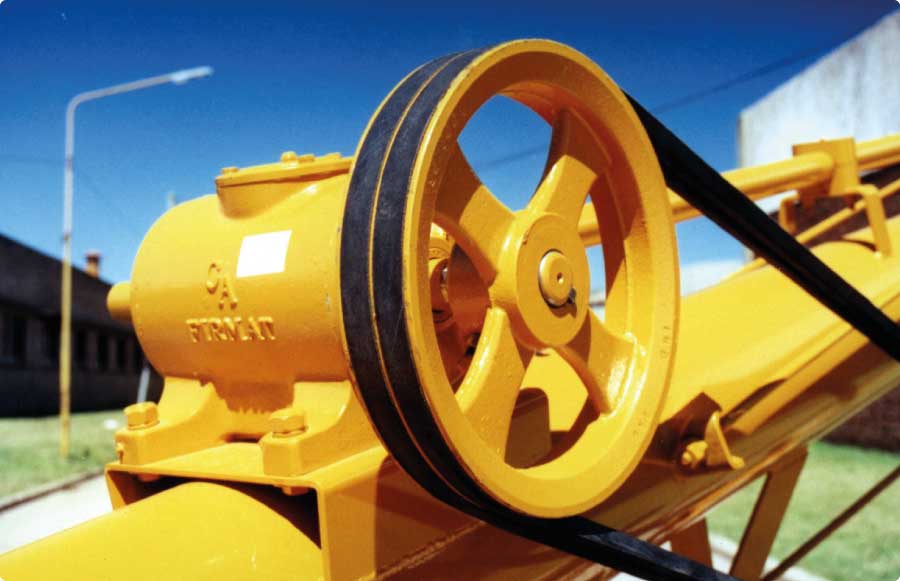

| TRANSMISIÓN DE POTENCIA | Caja 90°: Engranajes cónicos dentado recto en baño de aceite Cabezal sup: Engranajes y cadena a rodillo en baño de aceite Cojinetes/Bancadas: Plásticos de grilon. Lubricación con grasa de litio Puente base transmisión: Nivelada por barra estabilizadora |
||
| SUMINISTRO DE POTENCIA | ||||
|---|---|---|---|---|
| TIPO | DIÁMETRO | 168 mm | 220 mm | 270 mm |
| TOMA DE FUERZA | Potencia min. | 1,5HP/Metro | 2HP/Metro | 2,5HP/Metro |
| Régimen | 540 RPM | 540 RPM | 540 RPM | |
| ELÉCTRICO | Potencia min. | 0,75HP/Metro | 1HP/Metro | 1,5HP/Metro |
| Régimen | 1450 RPM | 1450 RPM | 1450 RPM | |
| MOTOR A EXPLOSIÓN | Potencia min. | 1,25HP/Metro | 1,5HP/Metro | 1,75HP/Metro |
| Régimen | Según motor | Según motor | Según motor | |
| RENDIMIENTO APROXIMADO | |||
|---|---|---|---|
| DIÁMETRO (MM) | 168 | 220 | 270 |
| INCLINACIÓN 30° | 30 tn/h | 60 tn/h | 90 tn/h |
| INCLINACIÓN 45° | 22 tn/h | 48 tn/h | 60 tn/h |
| TRABAJO | ||||||
|---|---|---|---|---|---|---|
| LARGO TUBO (MTS) | 6 | 8 | 10 | 12 | 14 | 18 |
| ALTURA DE ELEVACIÓN | 4,20 | 5,70 | 7,20 | 8,60 | 10,00 | 12,80 |
| ÁNGULO DE TRABAJO | 46° | 46° | 46° | 46° | 43° | 39° |
| ALTURA DE TRANSPORTE (MTS) | 1,20 | 1,60 | 2,80 | 3,30 | 5,00 | 6,60 |
